T4SW-1A
Základné vlastnosti
- 4 galvanicky oddelené triakové spínače
- rozsah spínaného napätia 24 ÷ 230 V AC
- maximálny spínaný prúd 1 A na kanál
- spínanie v nule
- bez mechanických častí
- tichá prevádzka
- ochrana proti preťaženiu
- inštalácia na DIN lištu
- signalizačná LED
- napájanie zo zbernice CPUS
Charakteristika
T4SW-1A je štvorkanálový triakový spínač so spínaním v nule. Výstupný obvod je galvanicky oddelený. Vďaka použitiu polovodičového spínača je jeho prevádzka tichá a umožňuje spínanie v nule. Počas prevádzky nedochádza k opotrebovaniu mechanických častí. Spínané kanály sú chránené proti preťaženiu. Spínané kanály nie sú vzájomne oddelené, preto majú všetky kanály spoločné napájanie.

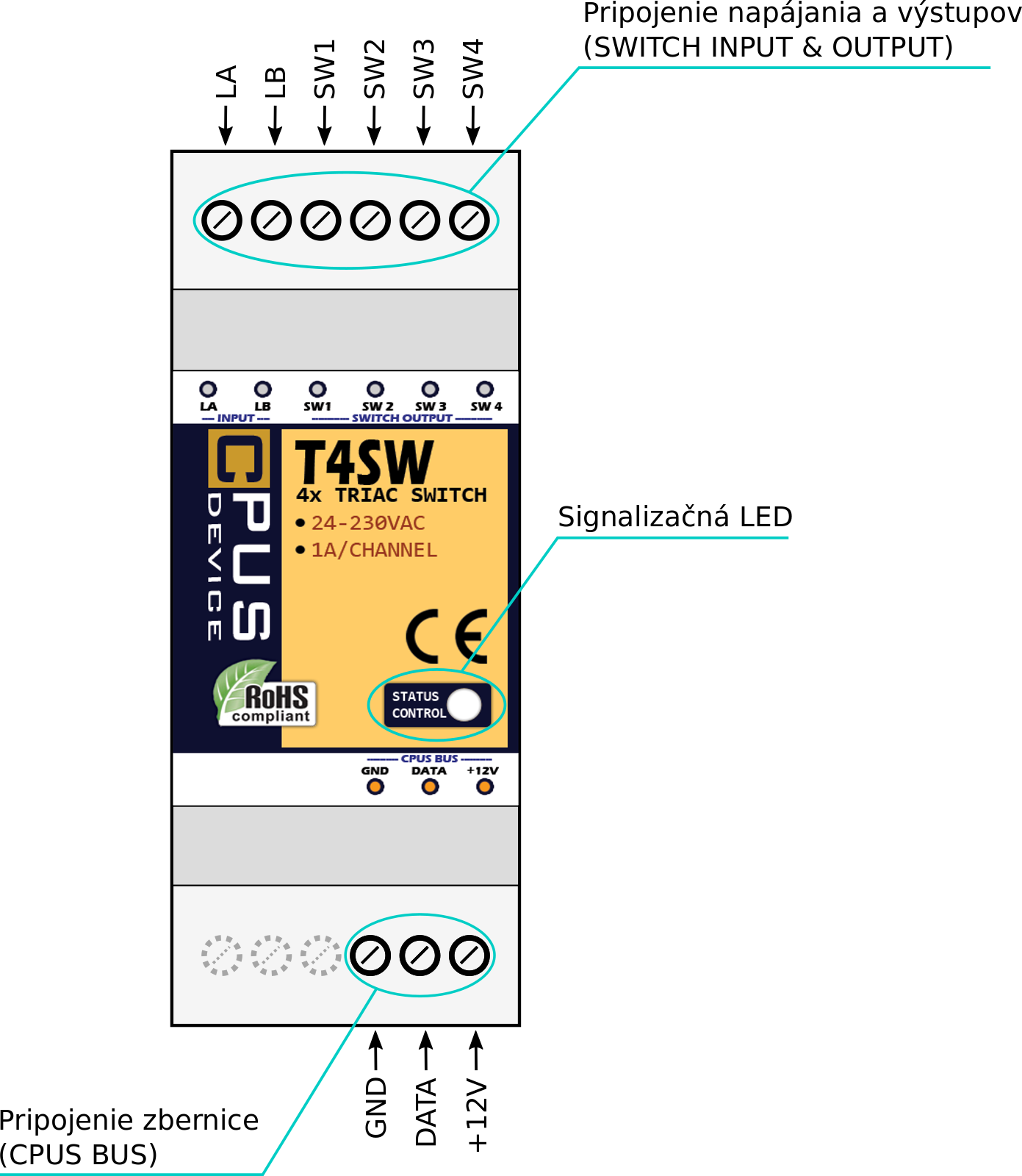

Popis zariadenia
Príklady použitia
Zariadenie sa používa na spínanie zariadení s malým príkonom ako sú:
- svetlá
- menšie motory a obehové čerpadlá
- riadenie kotlov
- ventilátory
- termoelektrické ventily
- ovládanie pomocných relé
- servopohony
Výstupný obvod
Výstupy T4SW-1A sú od zariadenia galvanicky oddelené. Spínanú záťaž je potrebné napájať zvlášť zo spoločného zdroja.

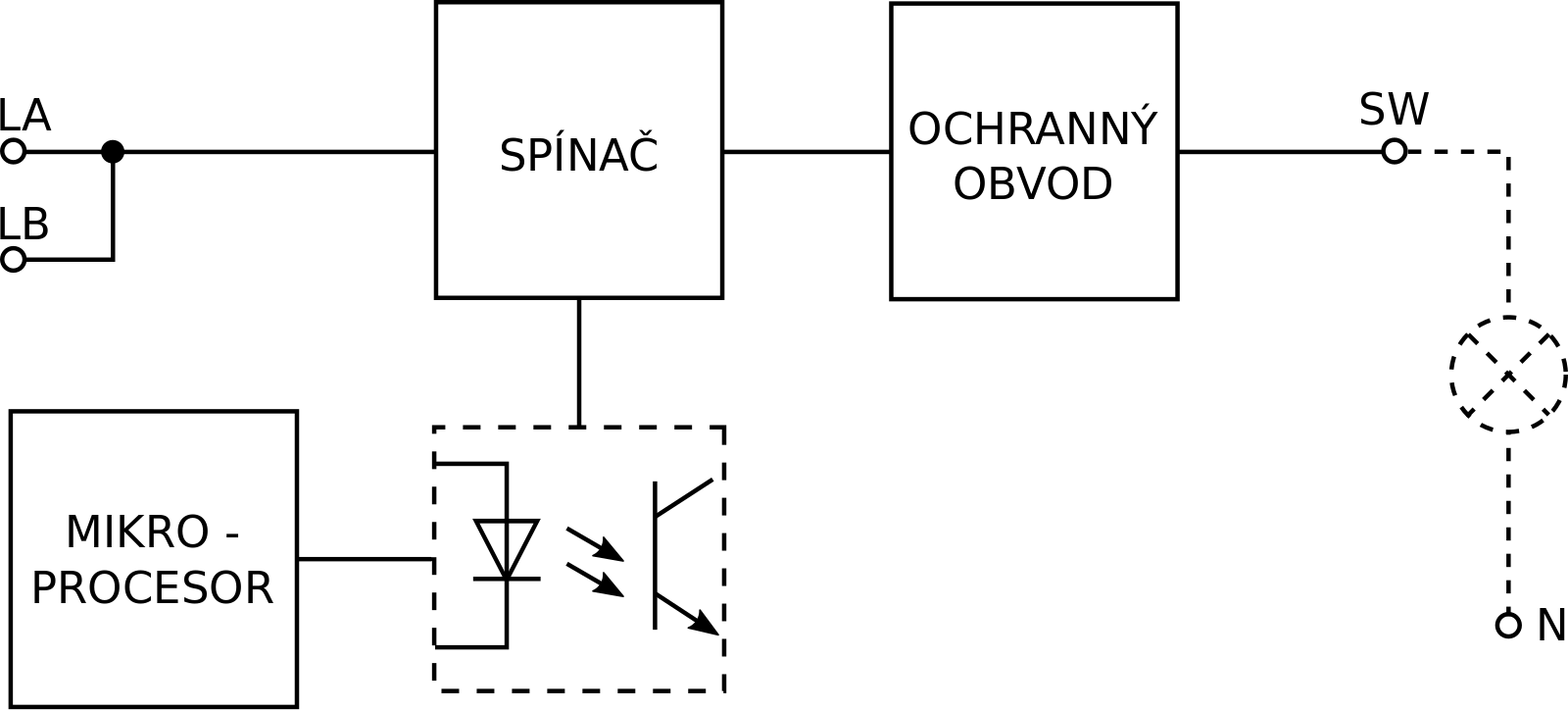

Zapojenie výstupného obvodu
Inštalácia
Zariadenie sa inštaluje do rozvádzača na DIN lištu. Pripojíme kábel zbernice. Napájanie zariadenia je zabezpečené zo zbernice.
Vstup LA a LB musia byť náležite chránené istiacim prvkom (istič, poistka) proti preťaženiu a skratu. Ku kontaktom pripojíme spínané zariadenia.
Príklad zapojenia T4SW-1A
| Svorka | Funkcia | |
|---|---|---|
| CPUS BUS | GND | Mínusový vodič |
| DATA | Komunikačný vodič | |
| +12V | Napájací vodič | |
| INPUT | LA | Vstup pre napájacie napätie, vnútorne prepojené s LB |
| LB | Vstup pre napájacie napätie, vnútorne prepojené s LA | |
| SWITCH OUTPUT | SW1 | Výstup spínača 1. kanálu |
| SW2 | Výstup spínača 2. kanálu | |
| SW3 | Výstup spínača 3. kanálu | |
| SW4 | Výstup spínača 4. kanálu |
Popis svoriek zariadenia
Statusová LED
Správnu funkciu zariadenia indikuje statusová LED periodickým blikaním. Každých 5 sekúnd sa spustí sekvencia blikania, ktorá indikuje stav výstupov. Sekvencia trvá 2 sekundy, každému výstupu prislúcha 0,5 s úsek. Na začiatku každého úseku LED zasvieti a podľa toho, či je výstup zopnutý alebo nie, zostane svietiť dlhšie, alebo zhasne a zostane zhasnutá až do začiatku ďalšieho úseku.

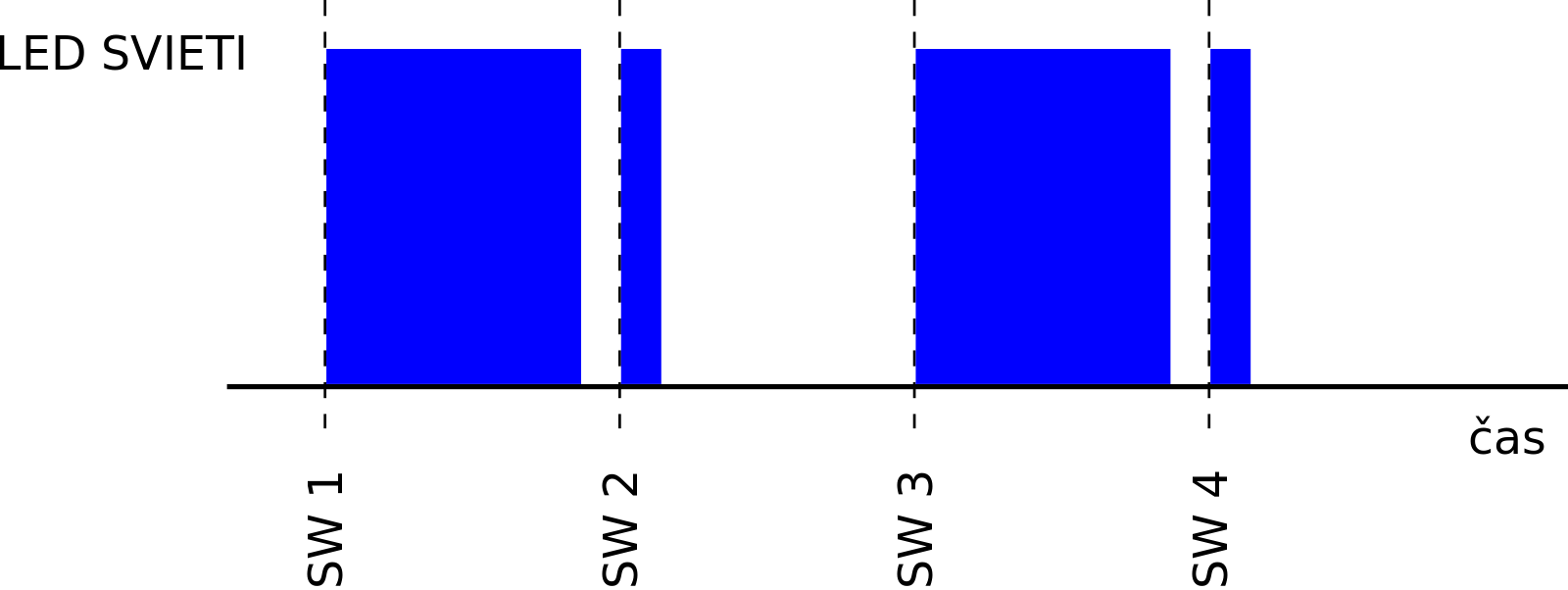

Príklad sekvencie indikácie stavu - zopnutý výstup č. 1 a 3.
Počas komunikácie LED bliká, ale len v prípade, že práve neprebieha sekvencia indikácie stavu zopnutia výstupov.
Špecifikácia
Parametre výstupov
| Počet kanálov | 4 x polovodičový spínací kontakt |
| Rozsah spínaného napätia | 24 ÷ 230 V AC |
| Maximálny spínaný prúd na kanál | 1 A |
| Nominálny spínaný výkon na kanál | 200 W |
Parametre kontaktov
| Prierez vodiča | 2,5 mm2 |
| Krútiaci moment uťahovania | 0,4 Nm |
| Dĺžka odizolovania vodiča | 7 mm |
| Rozstup kontaktov | 5 mm |
Napájanie
| Nominálne napájacie napätie Un | 12 V DC |
| Minimálne napájacie napätie Umin | 9 V DC |
| Maximálne napájacie napätie Umax | 14,5 V DC |
Celková spotreba pri Un (12 V)
| Minimálna (všetky kanály vypnuté) | 8 mA |
| Maximálna (všetky kanály zopnuté) | 23 mA |
Celková spotreba pri Umin (9 V)
| Minimálna (všetky kanály vypnuté) | 10 mA |
| Maximálna (všetky kanály zopnuté) | 28,5 mA |
Celková spotreba pri Umax (14,5 V)
| Minimálna (všetky kanály vypnuté) | 9 mA |
| Maximálna (všetky kanály zopnuté) | 19 mA |
Rozmery a hmotnosť
| Rozmery | 36 mm x 90 mm x 58 mm |
| Hmotnosť | 74 g |
| Prevedenie | 2 - MODUL |
Klasifikácia zariadenia
| Stupeň krytia prístroja podľa EN 60529 | IP20 |
| Stupeň krytia v rozvádzači podľa EN 60529 | IP40 |
| Trieda ochrany podľa STN 33 2000-4-41 | II |
| Druh priestoru podľa STN EN 60721-3-3 | III |
| Montáž | DIN lišta podľa EN 60715 |
| Je v zhode s | STN EN 50581, STN EN 60730-1 |
