R5SW2S-1A
Základné vlastnosti
- 2 kanály ovládania žalúzií
- 5 bezpotenciálových relé spínacích kanálov
- maximálne spínané napätie 440 V AC / 120 V DC
- maximálny spínaný prúd 5 A na kanál
- maximálny celkový prúd 16 A
- inštalácia na DIN lištu
- signalizačná LED
- napájanie zo zbernice CPUS
Charakteristika
R5SW2S-1A je určený na ovládanie žalúzií. Možno ho použiť aj na spínanie jednosmernej a striedavej záťaže do 5 A. Má päť bezpotenciálových kontaktov. Kontakty majú spoločný prívod napájacieho napätia COM.
Na ovládanie jednej žalúzie sú využité dva kontakty. Nastavenie sa realizuje pre každý kanál samostatne pomocou konfiguračného programu.

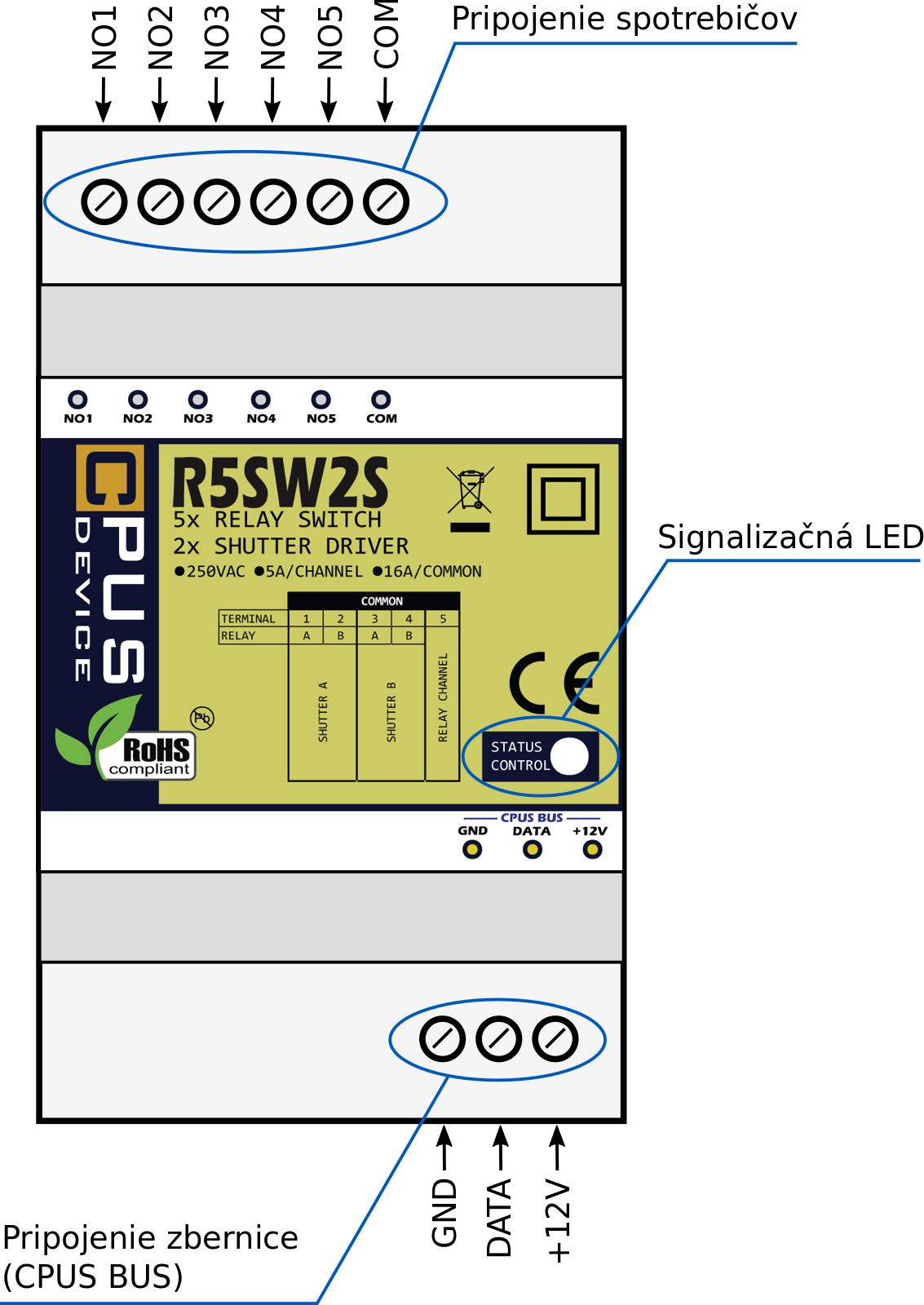

Popis zariadenia
Príklady použitia
Okrem ovládania žalúzií môžeme zariadenie použiť na spínanie spotrebičov s nižším príkonom. Do tejto kategórie spadajú napr.:
- svetlá
- domáce spotrebiče s nižším príkonom
- pohony
- čerpadlá
- ventilátory
- klapky
- kompresory
- termoelektrické ventily
- zavlažovacie systémy
- garážové brány
Výstupný obvod

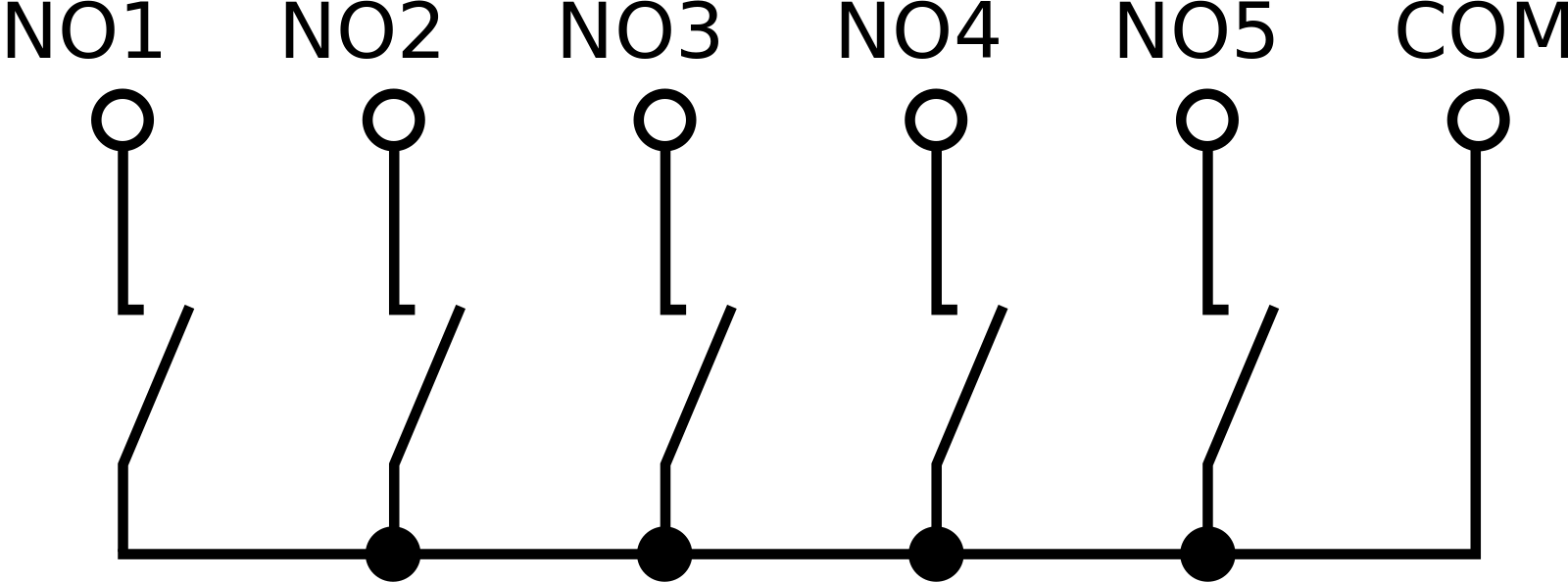

Výstupný obvod obsahuje 5 spínacích kontaktov so spoločným prívodom napájania. Zapojenie výstupného obvodu je na Obr. 2
Zapojenie výstupného obvodu
Konfigurácia
Pracovný režim pre jednotlivé spínacie kanály je možné softvérovo nakonfigurovať pomocou konfiguračného programu.
| Režim | Popis |
|---|---|
| Štandardný spínač | Zariadenie pracuje v režime štandardného spínača, kedy ho môžeme použiť na spínanie iných zariadení ako sú žalúzie |
| Ovládač pohonu - J4WT | Zariadenie pracuje v rozšírenom režime ovládania žalúzie určenom pre pohony J4WT. Ovláda úroveň vytiahnutia žalúzie a natočenia lamiel. V tomto režime je potrebné nastaviť čas behu žalúzie a čas rotácie lamiel |
| Ovládač pohonu - základný | Zariadenie pracuje v základnom režime ovládania žalúzie. Ovláda iba úroveň vytiahnutia žalúzie. V tomto režime je potrebné nastaviť čas behu žalúzie |
Konfigurácia spínacieho módu
| Režim | Popis |
|---|---|
| 1A2B | Ku kanálu č. 1 prislúcha relé A, ku kanálu č. 2 relé B |
| 1B2A | Ku kanálu č. 1 prislúcha relé B, ku kanálu č. 2 relé A |
Priradenie výstupného kanálu
| Režim | Popis |
|---|---|
| Posielanie povolené | Zariadenie posiela riadiacej jednotke informácie o zmenách polohy automaticky |
| Posielanie zakázané | Zariadenie posiela riadiacej jednotke informácie o zmenách polohy na vyžiadanie |
Automatické posielanie stavu
Inštalácia
Zariadenie sa inštaluje do rozvádzača na DIN lištu. Pripojíme kábel zbernice. Napájanie zariadenia je zabezpečené zo zbernice.
Kontakty spínacích relé sú NO (Normal Open), teda vo vypnutom stave sú rozpojené. Vstup COM musí byť náležite chránený istiacim prvkom (istič, poistka) proti preťaženiu a skratu. Ku kontaktom relé pripojíme spínané zariadenia.
Príklad zapojenia R5SW2S-1A
Statusová LED
Počas správneho fungovania zariadenia sa periodicky po 5 sekundách opakuje sekvencia blikania LED, ktorá indikuje stav zopnutia výstupných relé. Sekvencia trvá 2,5s. Každému relé prislúcha 0,5 s úsek. Na začiatku úseku sa LED vždy rozsvieti. Ak je relé zopnuté, zostane svietiť dlhšie. Ak je relé rozopnuté, po krátkom impulze LED zhasne a zostane zhasnutá až do začiatku ďalšieho úseku.

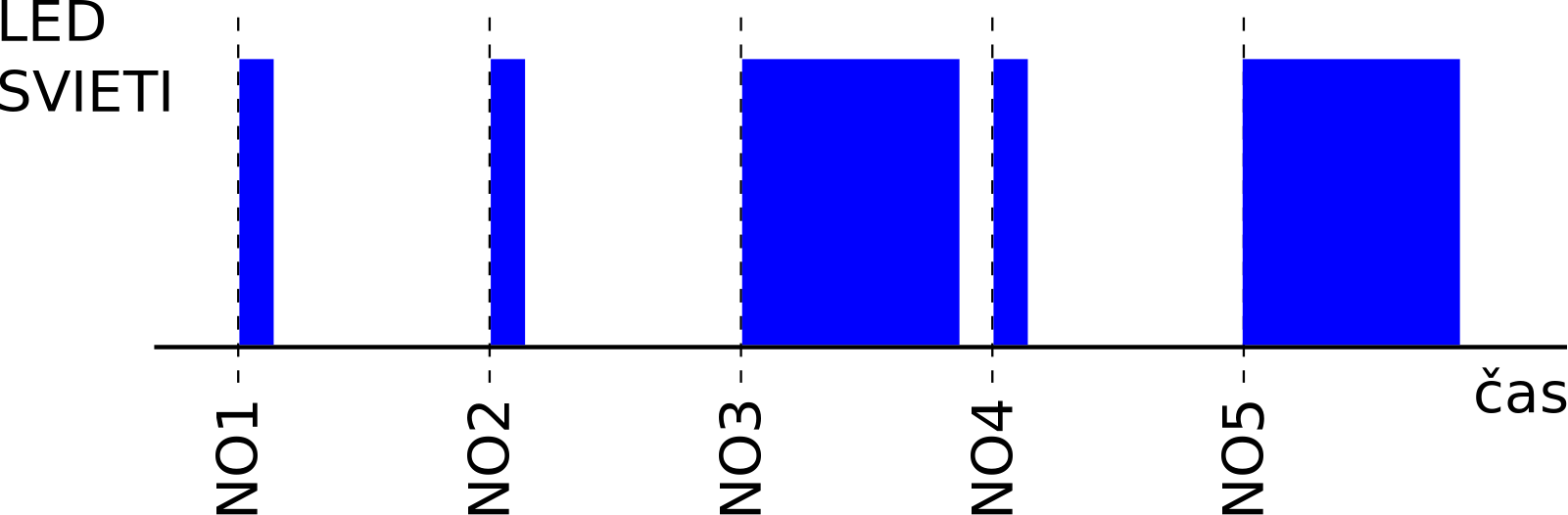

Príklad sekvencie indikácie stavu - zapnuté relé č. 3 a 5
Počas komunikácie LED bliká, ale len v prípade, že práve neprebieha sekvencia indikácie stavu zopnutia kontaktov relé.
| Svorka | Funkcia | |
|---|---|---|
| CPUS BUS | GND | Mínusový vodič |
| DATA | Komunikačný vodič | |
| +12V | Napájací vodič | |
| COMMON | NO1 | Žalúzia A, relé A (1. relé) |
| NO2 | Žalúzia A, relé B (2. relé) | |
| NO3 | Žalúzia B, relé A (3. relé) | |
| NO4 | Žalúzia B, relé B (4. relé) | |
| NO5 | Spínací kontakt (5. relé) | |
| COM | Spoločný prívod fázového napätia |
Popis svoriek zariadenia, spôsob pripojenia žalúzií
Špecifikácia
Parametre výstupov
| Počet spínaných kanálov | 5 x spínací kontakt |
| Maximálne spínané napätie | 440 V AC |
| Min. spínané napätie | 10 V |
| Max. spínaný prúd na kanál | 5 A / 250 V AC, 24 V DC |
| Max. celkový prúd | 16 A |
| Min. spínaný prúd na kanál | 10 mA |
| Max. vypínací výkon | 2000 VA |
| Min. vypínací výkon | 1 W |
| Odpor kontaktov | ≤ 100 mΩ |
| Frekvencia spínania s men. záťažou | 600 cyklov/hod |
| Frekvencia spínania bez záťaže | 72 000 cyklov/hod |
| Izolačné napätie | 4000 V |
| Izolačné napätie medzi kontaktmi | 1000 V |
| Čas zopnutia / rozopnutia | 10 ms / 5 ms |
| Mechanická životnosť kontaktov | > 2 x 107 |
Parametre kontaktov
| Maximálny prierez vodiča | 2,5 mm2 |
| Krútiaci moment uťahovania | 0,4 Nm |
| Dĺžka odizolovania vodiča | 7 mm |
| Rozstup kontaktov | 5 mm |
Napájanie
| Nominálne napájacie napätie Un | 12 V DC |
| Minimálne napájacie napätie Umin | 10 V DC |
| Maximálne napájacie napätie Umax | 14,5 V DC |
Celková spotreba pri Un (12 V)
| Minimálna (všetky kanály vypnuté) | 12,1 mA |
| Jeden zopnutý kanál | 25,1 mA |
| Zopnuté všetky kanály | 79,5 mA |
Celková spotreba pri Umin (10 V)
| Minimálna (všetky kanály vypnuté) | 13 mA |
| Jeden zopnutý kanál | 28,6 mA |
| Zopnuté všetky kanály | 95,5 mA |
Celková spotreba pri Umax (14,5 V)
| Minimálna (všetky kanály vypnuté) | 11,2 mA |
| Jeden zopnutý kanál | 21,6 mA |
| Zopnuté všetky kanály | 65,5 mA |
Rozmery a hmotnosť
| Rozmery | 53 mm x 90 mm x 58 mm |
| Hmotnosť | 155 g |
| Prevedenie | 3 - MODUL |
Klasifikácia zariadenia
| Stupeň krytia prístroja podľa EN 60529 | IP20 |
| Stupeň krytia v rozvádzači podľa EN 60529 | IP40 |
| Trieda ochrany podľa STN 33 2000-4-41 | II |
| Druh priestoru podľa STN EN 60721-3-3 | III |
| Montáž | DIN lišta podľa EN 60715 |
| Je v zhode s | STN EN 50581, STN EN 60730-1 |
