R10SW-2A
Základné vlastnosti
- 10 bezpotenciálových relé spínacích kanálov
- 2 galvanicky oddelené skupiny (COMMON)
- maximálne spínané napätie 440 V AC / 120 V DC
- maximálny spínaný prúd 5 A na kanál
- maximálny prúd 16 A na jeden COMMON
- inštalácia na DIN lištu
- signalizačná LED
- napájanie zo zbernice CPUS
Charakteristika
R10SW-2A je univerzálny reléový spínač, ktorý má široké spektrum využitia. Je určený na spínanie jednosmernej a striedavej záťaže do 5 A. Kontakty sú rozdelené do dvoch skupín po 5, pričom každú skupinu možno pripojiť na iný potenciál alebo fázové napätie, pretože sú od seba galvanicky oddelené.

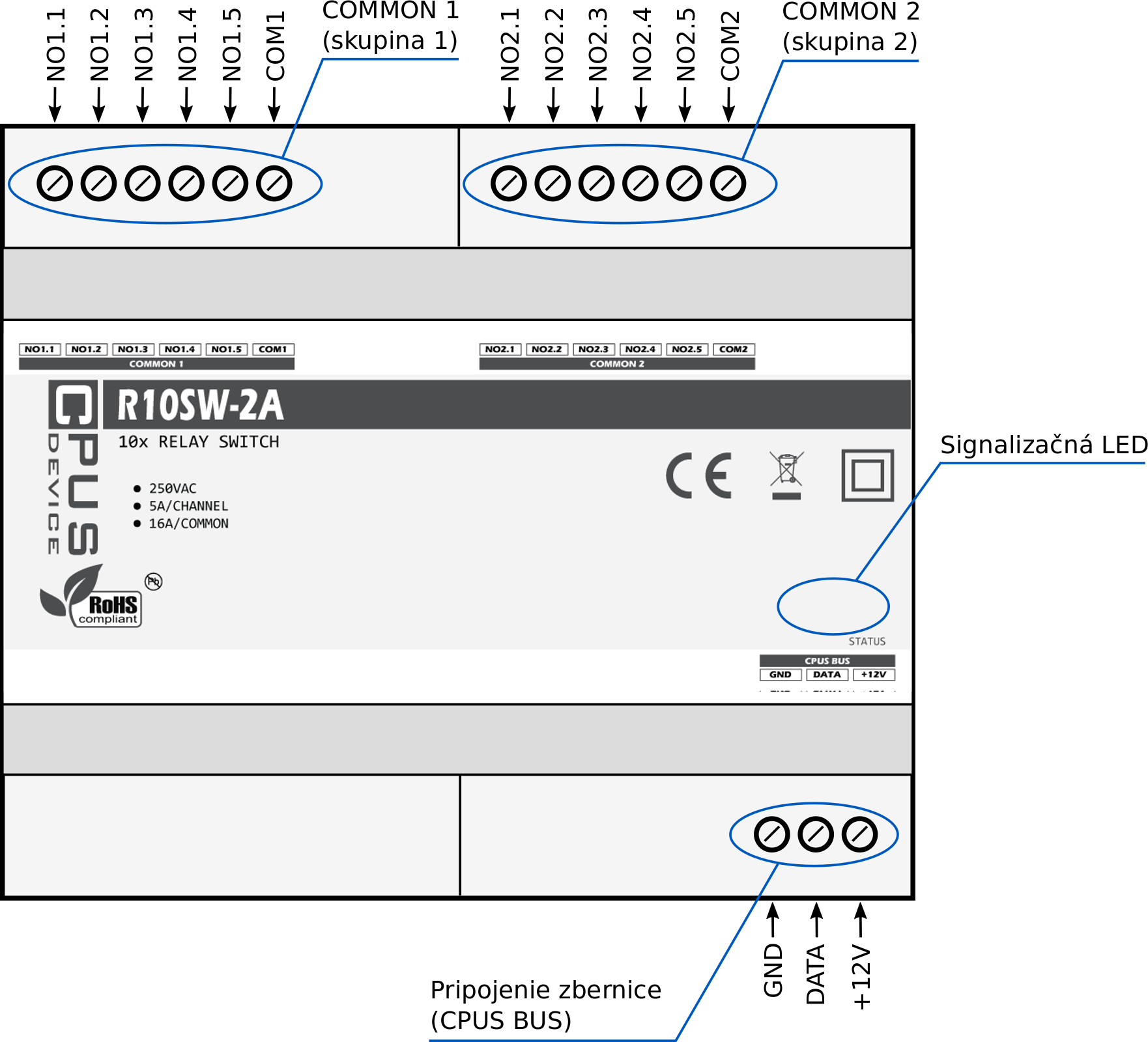

Popis zariadenia
Príklady použitia
Zariadenie môžeme použiť na spínanie spotrebičov s nižším príkonom. Do tejto kategórie spadajú napr.:
- svetlá
- domáce spotrebiče s nižším príkonom
- pohony
- čerpadlá
- ventilátory
- klapky
- kompresory
- termoelektrické ventily
- žalúzie
- zavlažovacie systémy
- garážové brány
Výstupný obvod
Výstupný obvod obsahuje 10 spínacích kontaktov rozdelených na 2 skupiny.

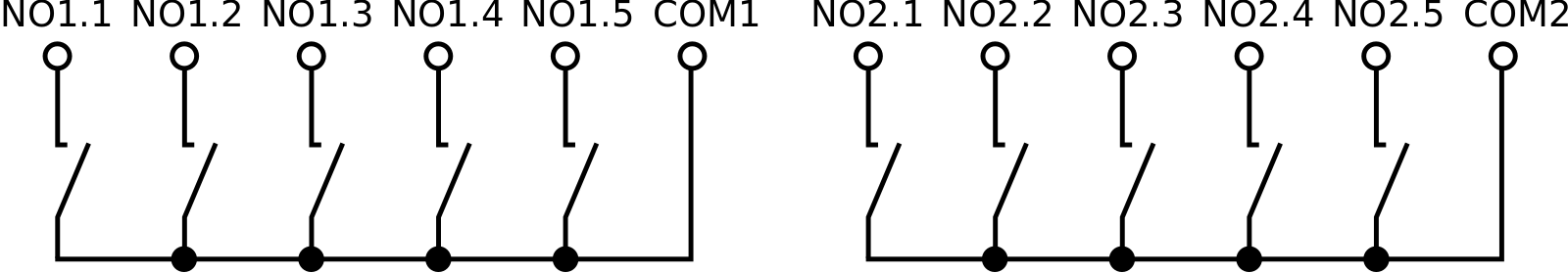

Zapojenie výstupného obvodu
Inštalácia
Zariadenie sa inštaluje do rozvádzača na DIN lištu. Pripojíme kábel zbernice. Napájanie zariadenia je zabezpečené zo zbernice.
Kontakty spínacích relé sú NO (Normal Open), teda vo vypnutom stave sú rozpojené. Vstupy Common musia byť náležite chránené istiacim prvkom (istič, poistka) proti preťaženiu a skratu. Ku kontaktom relé pripojíme spínané zariadenia.

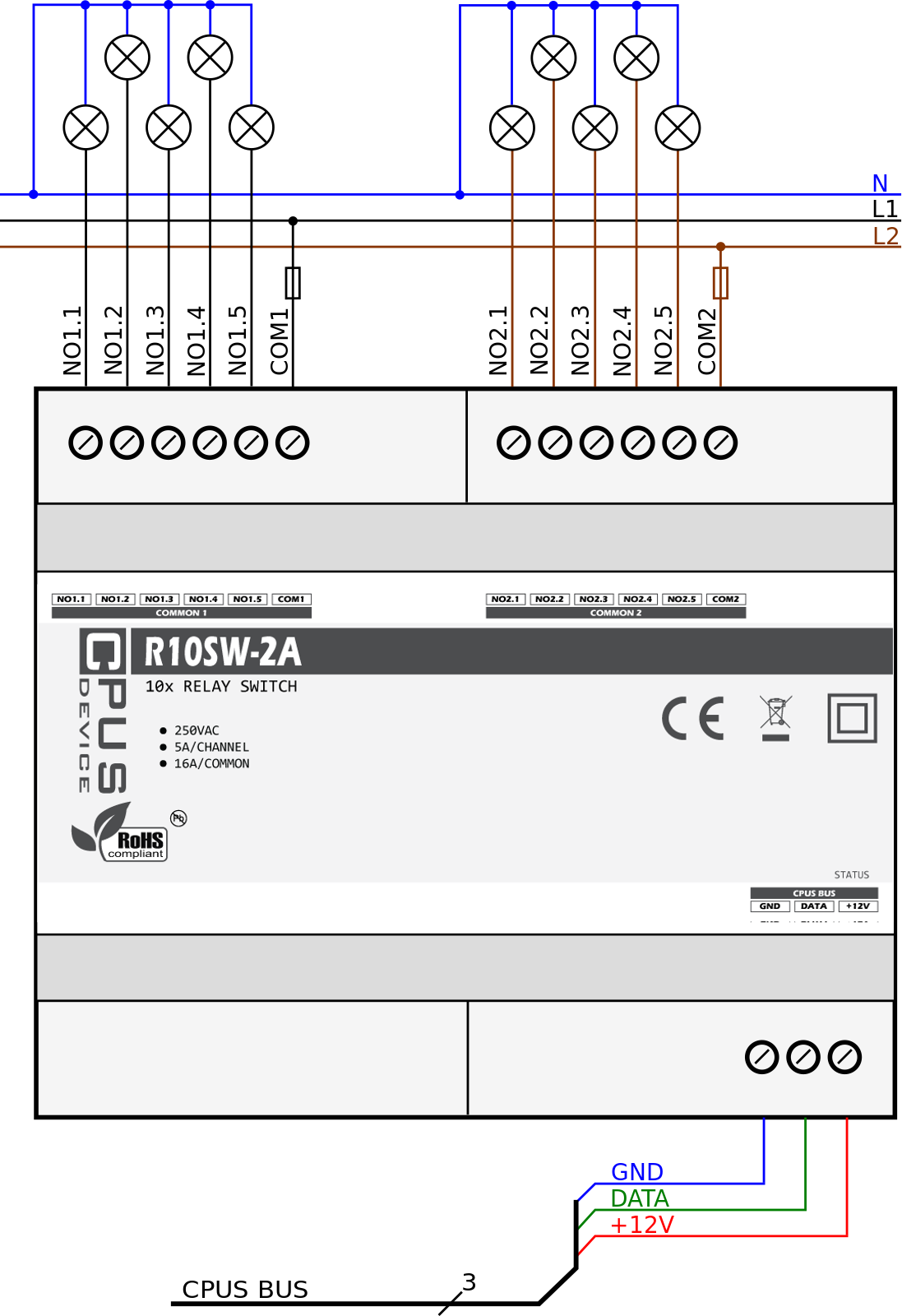

Príklad zapojenia R10SW-2A
| Svorka | Funkcia | |
|---|---|---|
| CPUS BUS | GND | Mínusový vodič |
| DATA | Komunikačný vodič | |
| +12V | Napájací vodič | |
| COMMON1 | NO1 | Spínací kontakt 1. relé 1. skupiny |
| NO2 | Spínací kontakt 2. relé 1. skupiny | |
| NO3 | Spínací kontakt 3. relé 1. skupiny | |
| NO4 | Spínací kontakt 4. relé 1. skupiny | |
| NO5 | Spínací kontakt 5. relé 1. skupiny | |
| COM | Spoločný prívod fázového napätia | |
| COMMON2 | NO1 | Spínací kontakt 1. relé 2. skupiny |
| NO2 | Spínací kontakt 2. relé 2. skupiny | |
| NO3 | Spínací kontakt 3. relé 2. skupiny | |
| NO4 | Spínací kontakt 4. relé 2. skupiny | |
| NO5 | Spínací kontakt 5. relé 2. skupiny | |
| COM | Spoločný prívod fázového napätia |
Popis svoriek zariadenia
Statusová LED
Počas správneho fungovania zariadenia sa periodicky po 5 sekundách opakuje sekvencia blikania LED, ktorá indikuje stav zopnutia výstupných relé. Sekvencia trvá 5s, každému relé prislúcha 0,5 s úsek. Na začiatku úseku sa LED vždy rozsvieti a podľa toho, či je relé zopnuté alebo rozopnuté, zostane svietiť dlhšie, alebo zhasne a zostane zhasnutá až do začiatku ďalšieho úseku.

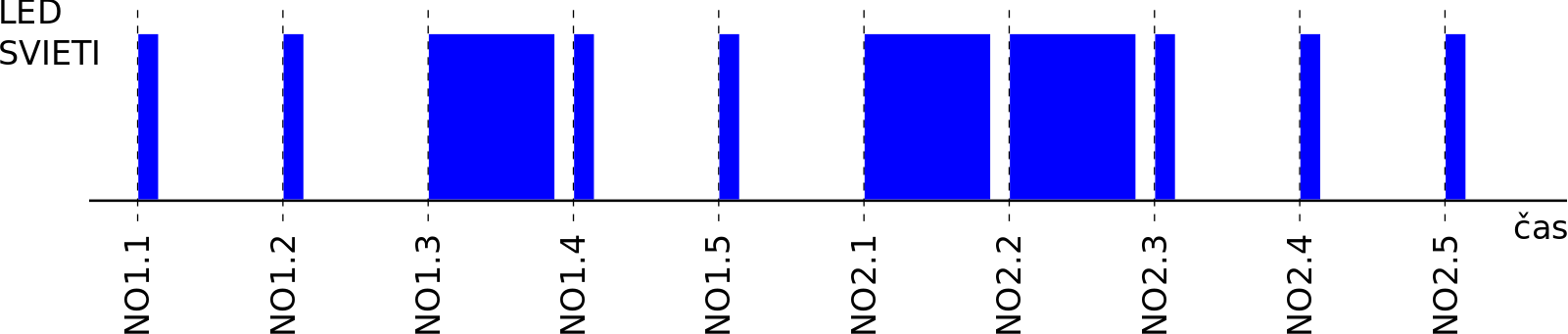

Príklad sekvencie indikácie stavu - zapnuté relé č. 3, 6 a 7
Počas komunikácie LED bliká, ale len v prípade, že práve neprebieha sekvencia indikácie stavu zopnutia kontaktov relé.
Špecifikácia
Parametre kontaktov
| Maximálny prierez vodiča | 2,5 mm2 |
| Krútiaci moment uťahovania | 0,4 Nm |
| Dĺžka odizolovania vodiča | 7 mm |
| Rozstup kontaktov | 5 mm |
Napájanie
| Nominálne napájacie napätie Un | 12 V DC |
| Minimálne napájacie napätie Umin | 10 V DC |
| Maximálne napájacie napätie Umax | 14,5 V DC |
Celková spotreba pri Un (12 V)
| Minimálna (všetky kanály vypnuté) | 12,1 mA |
| Jeden zopnutý kanál | 25,1 mA |
| Zopnuté všetky kanály | 147 mA |
Celková spotreba pri Umin (10 V)
| Minimálna (všetky kanály vypnuté) | 13 mA |
| Jeden zopnutý kanál | 28,6 mA |
| Zopnuté všetky kanály | 178 mA |
Celková spotreba pri Umax (14,5 V)
| Minimálna (všetky kanály vypnuté) | 11,2 mA |
| Jeden zopnutý kanál | 21,6 mA |
| Zopnuté všetky kanály | 120 mA |
Parametre výstupov
| Počet spínaných kanálov | 10 x spínací kontakt |
| Maximálne spínané napätie | 440 V AC |
| Min. spínané napätie | 10 V |
| Max. spínaný prúd na kanál | 5 A / 250 V AC, 24 V DC |
| Max. celkový prúd na COM | 16 A |
| Min. spínaný prúd na kanál | 10 mA |
| Max. vypínací výkon | 2000 VA |
| Min. vypínací výkon | 1 W |
| Odpor kontaktov | ≤ 100 mΩ |
| Frekvencia spínania s men. záťažou | 600 cyklov/hod |
| Frekvencia spínania bez záťaže | 72 000 cyklov/hod |
| Izolačné napätie | 4000 V |
| Izolačné napätie medzi kontaktmi | 1000 V |
| Čas zopnutia / rozopnutia | 10 ms / 5 ms |
| Mechanická životnosť kontaktov | > 2 x 107 |
Rozmery a hmotnosť
| Rozmery | 106 mm x 90 mm x 58 mm |
| Hmotnosť | 255 g |
| Prevedenie | 6 - MODUL |
Klasifikácia zariadenia
| Stupeň krytia prístroja podľa EN 60529 | IP20 |
| Trieda ochrany podľa EN 61140 | II |
| Podmienky prostredia podľa EN 60721-3-3 | 3K3, 3B1, 3C2, 3S1, 3M2 |
| Montáž | DIN lišta podľa EN 60715 |
| Je v zhode s | EN 60730-1, EN 61000-6-1, EN 61000-6-3, EN IEC 63000 |
