BIN-2A
Základné vlastnosti
- 4 binárne vstupno-výstupné kanály
- 4 vstupné pracovné režimy kanálu
- 1 výstupný pracovný režim kanálu
- podpora súčasného stlačenia viacerých tlačidiel
- interný alebo externý teplotný senzor
- presnosť merania teploty ± 0,5 °C
- Pull-up rezistor integrovaný vo vstupno-výstupných obvodoch
- inštalácia do inštalačnej krabice
- napájanie zo zbernice CPUS
Charakteristika
Binárny vstup slúži na snímanie stavu tlačidiel, meranie teploty v miestnosti a ovládanie signalizačných LED tlačidla. Je určený na inštaláciu do inštalačnej krabice, za tlačidlový prístroj. Každému kanálu môžeme nastaviť pracovný režim samostatne.
Vstupné režimy kanálu umožňujú snímať stlačenia tlačidla a tieto informácie odosielať riadiacej jednotke. Zariadenie rozlišuje aj súčasné stlačenie viacerých tlačidiel, čo umožňuje využívať rôzne kombinácie stlačenia, napríklad na špeciálne funkcie. Výstupný režim kanálu je určený na pripojenie signalizačnej LED, ktorá môže byť umiestnená napr. na tlačidle tlačidlového prístroja.
Inštalácia zariadenia a pripojenie teplotného senzora je realizovaná pomocou káblového zväzku (CEBIN). Tento káblový zväzok sa vyrába v dvoch variantoch (2TI a 2TE).
Popis zariadenia BIN-2A
Variant 2TI je určený na meranie priestorovej teploty v miestnosti. Variant 2TE umožňuje pripojenie externého teplotného senzoru (meranie teploty podlahy).
Hodnotu nameranej teploty je možné kalibrovať pomocou konfiguračného programu. Tento spôsob merania teploty zabezpečuje kompletný obraz o stave teploty v celom objekte a riadiaca jednotka môže efektívne riadiť vykurovanie, či chladenie v každej miestnosti samostatne.
Použitie
Zariadenie je určené na monitorovanie stavu tlačidiel a teploty. Ak je to výhodné, systém umožňuje použiť BIN-2A aj na iné aplikácie, napr. využiť len binárne vstupy na snímanie stavu rôznych senzorov, prípadne ho môžeme použiť iba ako samostatný teplomer. Zariadením tiež môžeme ovládať signalizačné LED.
Vstupno-výstupný obvod
Vstupno-výstupný obvod nie je galvanicky oddelený. Obsahuje ochranu proti skratu a preťaženiu, Pull-up rezistor a spínací prvok napájania pre LED. Odporúčame k vstupom pripájať iba bezpotenciálové kontakty.
Konfigurácia
Každý kanál môžeme pomocou konfiguračného programu nastaviť na iný pracovný režim.
| Režim | Popis |
|---|---|
| Krátke a dlhé zopnutie | Zariadenie rozlišuje krátke a dlhé zopnutie vstupu. Za dlhé zopnutie sa považuje zopnutie dlhšie ako približne sekundu. |
| Iba krátke zopnutie | Zariadenie akceptuje iba krátke zopnutie (< 1s). Informácia o zopnutí sa odosiela okamžite. Dlhé zopnutie ignoruje. |
| Iba dlhé zopnutie | Zariadenie akceptuje iba dlhé zopnutie. Krátke zopnutia sú ignorované. Tento režim sa používa ako bezpečnostný - aby náhodným krátkym zopnutím nedošlo k nechcenej akcii. |
| Prepínač | V tomto režime pošle zariadenie riadiacej jednotke informáciu vždy pri zmene stavu vstupu. Tento režim sa využíva pri akciách, kedy chceme, aby sa vykonávali iba počas doby zopnutia kontaktu. Napr. ovládanie žalúzií, zvončeka atď. |
| Neaktívny | Ak nastavíme režim neaktívny, zariadenie nebude reagovať na žiadne zopnutie. |
| Výstup | Zariadenie bude ovládať pripojenú signalizačnú LED. |
Režimy vstupno-výstupných kanálov
| Režim | Popis |
|---|---|
| Invertovanie zakázané | Vstup pracuje štandardne |
| Invertovanie povolené | Stav vstupu bude invertovaný, negovaný, čiže opačný ako je v skutočnosti. Použijeme ho napríklad, ak máme tlačidlo s rozpínacím kontaktom |
Režimy invertovania vstupu
Inštalácia
BIN-2A sa inštaluje priamo do inštalačnej škatule za tlačidlový prístroj. Na jeho pripojenie ku zbernici sa využíva káblový zväzok CEBIN. K vodičom pripojíme tlačidlo a zbernicu. Ak používame CEBIN-2TE, môžeme pripojiť teplotný senzor. Nakoniec pripojíme káblový zväzok pomocou konektora k BIN-2A.
Signalizačnú LED pripájame k BIN-2A priamo, bez použitia predradného rezistora.
Napájanie zariadenia je plne zabezpečené zo zbernice.

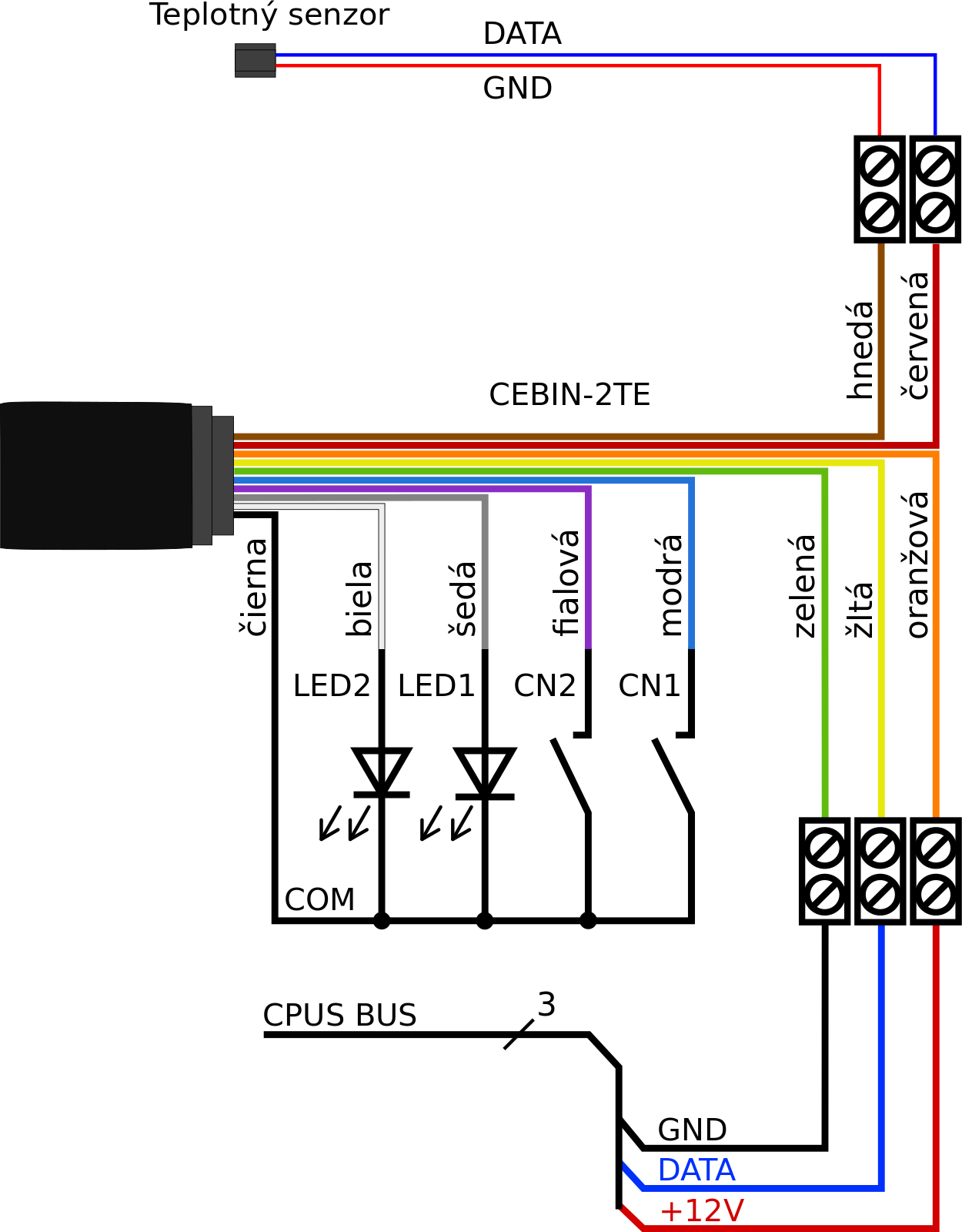

Príklad zapojenia BIN-2A s CEBIN-2TE a externým teplomerom
| Vodič | Farba | Funkcia |
|---|---|---|
| TEMP- | hnedá | Teplomer záporný pól |
| TEMP+ | červená | Teplomer kladný pól |
| +12V | oranžová | Zbernica napájací vodič |
| DATA | žltá | Zbernica komunikačný vodič |
| GND | zelená | Zbernica mínusový vodič |
| CN1 | modrá | 1. binárny vstup / výstup |
| CN2 | fialová | 2. binárny vstup / výstup |
| CN3 | šedá | 3. binárny vstup / výstup |
| CN4 | biela | 4. binárny vstup / výstup |
| COM | čierna | Spoločný pól vstupov (záporný potenciál) |
Popis pripájacích vodičov zariadenia
Špecifikácia
Vstupy
| Počet kanálov | 4 x binárny vstup / výstup pre LED |
| Pull-up rezistor | integrovaný |
Teplomer
| Rozsah merania | -55 ÷ 125°C |
| Presnosť merania | ±0.5°C v rozsahu -10 ÷ 85°C |
Napájanie a spotreba
| Nominálne napájacie napätie Un | 12 V DC |
| Minimálne napájacie napätie Umin | 7 V DC |
| Maximálne napájacie napätie Umax | 14,5 V DC |
| Minimálna spotreba (všetky vstupy rozop.) | 5,9 mA |
| Maximálna spotreba (všetky vstupy zop.) | 6,8 mA |
| Maximálna spotreba (všetky LED zopnuté) | 38 mA |
Rozmery a hmotnosť BIN-2A
| Rozmery | 32 mm x 22 mm x 9 mm |
| Hmotnosť | 7 g |
| Prevedenie | bez krabičky, v ochrannej bužírke |
Rozmery a hmotnosť CEBIN
| Rozmery bez vodičov | 16,6 mm x 15,4 mm x 12 mm |
| Hmotnosť ver. 2TI | 8 g |
| Hmotnosť ver. 2TE | 9 g |
| Dĺžka káblu | 90 mm |
| Prevedenie | bez krabičky |
Klasifikácia zariadenia
| Stupeň krytia prístroja podľa EN 60529 (BIN) | IP44 |
| Stupeň krytia prístroja podľa EN 60529 (CEBIN) | IP00 |
| Trieda ochrany podľa STN 33 2000-4-41 | III |
| Druh priestoru podľa STN EN 60721-3-3 | III |
| Montáž | do inštalačnej krabice |
| Je v zhode s | STN EN 50581, STN EN 60730-1 |
