AD4C-1A
Základné vlastnosti
- 4 analógové vstupné kanály
- rozsah vstupného napätia 0 ÷ 10 V, 0 ÷ 2200 mV
- rozsah vstupného prúdu 0 ÷ 20 mA
- rozlíšenie 10 mV / 2 μA
- ochrana proti prepätiu a preťaženiu
- inštalácia na DIN lištu
- signalizačná LED
- napájanie zo zbernice CPUS
Charakteristika
AD4C-1A je určené na meranie analógových napätí a prúdov. Namerané hodnoty odosiela centrálnej jednotke automaticky alebo na vyžiadanie. Rozsah vstupných hodnôt zodpovedá štandardom, ktoré používajú komerčne dostupné zariadenia s analógovým výstupom. Meraný rozsah sa nastavuje pomocou konfiguračného programu.

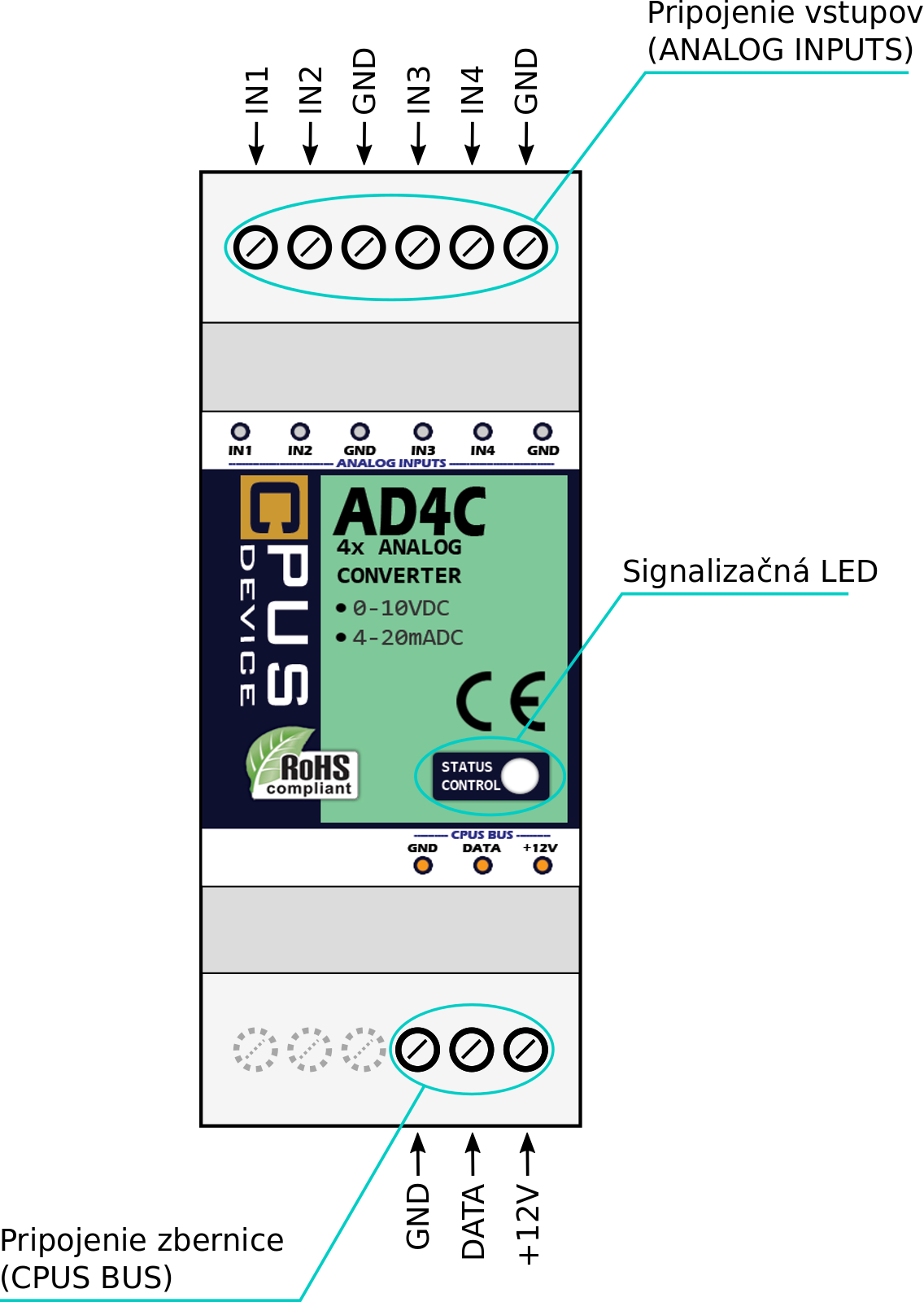

Popis zariadenia
Príklady použitia
Analógový ovládač môže byť použitý pre zariadenia s analógovým vstupom ako sú:
- snímače teploty
- snímače tlaku
- snímače vlhkosti
- snímače intenzity svetla
- snímače hladiny vody
- servopohony - spätná väzba o aktuálnej polohe
- ručné otočné ovládače
Vstupný obvod

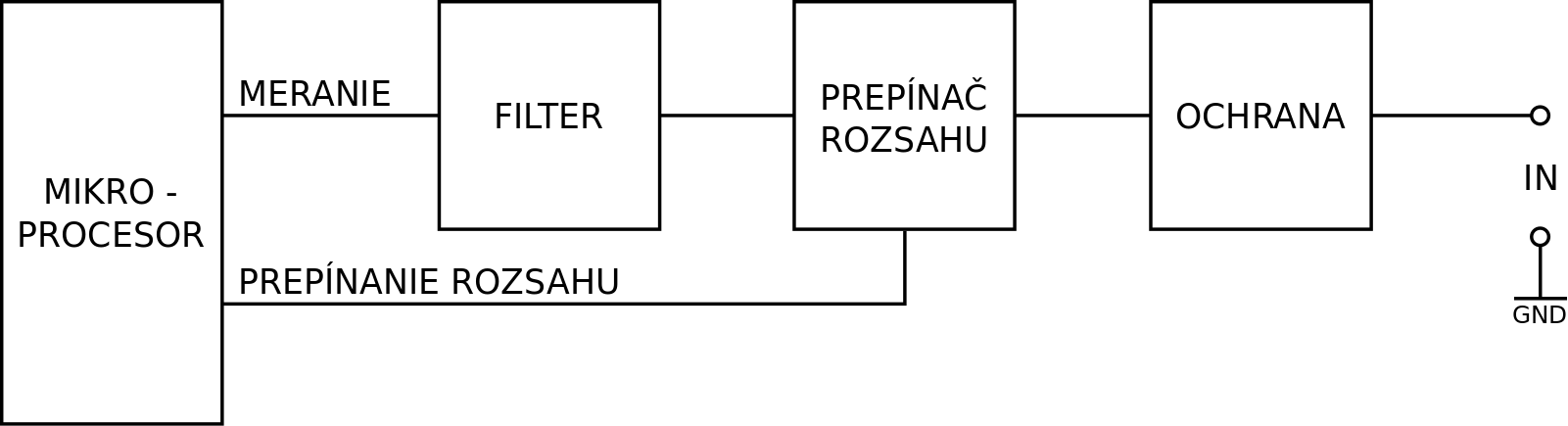

Vstupný obvod má nastaviteľný pracovný režim a obsahuje ochranu proti prepätiu a preťaženiu. Obvod nie je galvanicky oddelený. Bloková schéma obvodu je na Obr. 2
Zapojenie výstupného obvodu
Konfigurácia
Každý vstup zariadenia možno samostatne softvérovo konfigurovať pomocou konfiguračného programu.
| Režim | Popis |
|---|---|
| 0 ÷ 10 V | Vstup meria napätie v rozsahu 0 ÷ 10 V |
| 0 ÷ 2200 mV | Vstup meria napätie v rozsahu 0 ÷ 2200 mV |
| 0 ÷ 20 mA | Vstup meria prúd v rozsahu 0 ÷ 20 mA |
Konfigurácia režimu vstupu
| Režim | Popis |
|---|---|
| Invertovanie zakázané | Vstup pracuje štandardne |
| Invertovanie povolené | Stav výstupu bude invertovaný, negovaný, teda opačný |
Režim invertovania vstupu
Nastavenie úrovne reakcie na zmenu určuje, o akú hodnotu sa musí zmeniť úroveň vstupného signálu, aby ju zariadenie odoslalo riadiacej jednotke.
| Režim | Popis |
|---|---|
| Zakázané | Automatické odosielanie je vypnuté |
| Úroveň 1 | Zariadenie odošle aktuálnu hodnotu signálu pri jeho zmene približne o 1 % |
| Úroveň 2 | Zariadenie odošle aktuálnu hodnotu signálu pri jeho zmene približne o 2 % |
| Úroveň 3 | Zariadenie odošle aktuálnu hodnotu signálu pri jeho zmene približne o 4 % |
Reakcia na zmenu úrovne vstupného signálu
Každému vstupu možno tiež nastaviť úroveň, pri prekročení ktorej sa vygeneruje udalosť alarmu, ktorú zariadenie odošle centrálnej jednotke.
Inštalácia
A3DR sa inštaluje do rozvádzača na DIN lištu. Ak je to možné, umiestnime ho tak, aby boli káble SELV oddelené od silových káblov.
Pripojíme kábel zbernice. Napájanie zariadenia je zabezpečené zo zbernice.
Pripojíme merané zariadenia. Ak je to možné, káble s analógovým signálom by sa nemali viesť súbežne v blízkosti silových káblov.

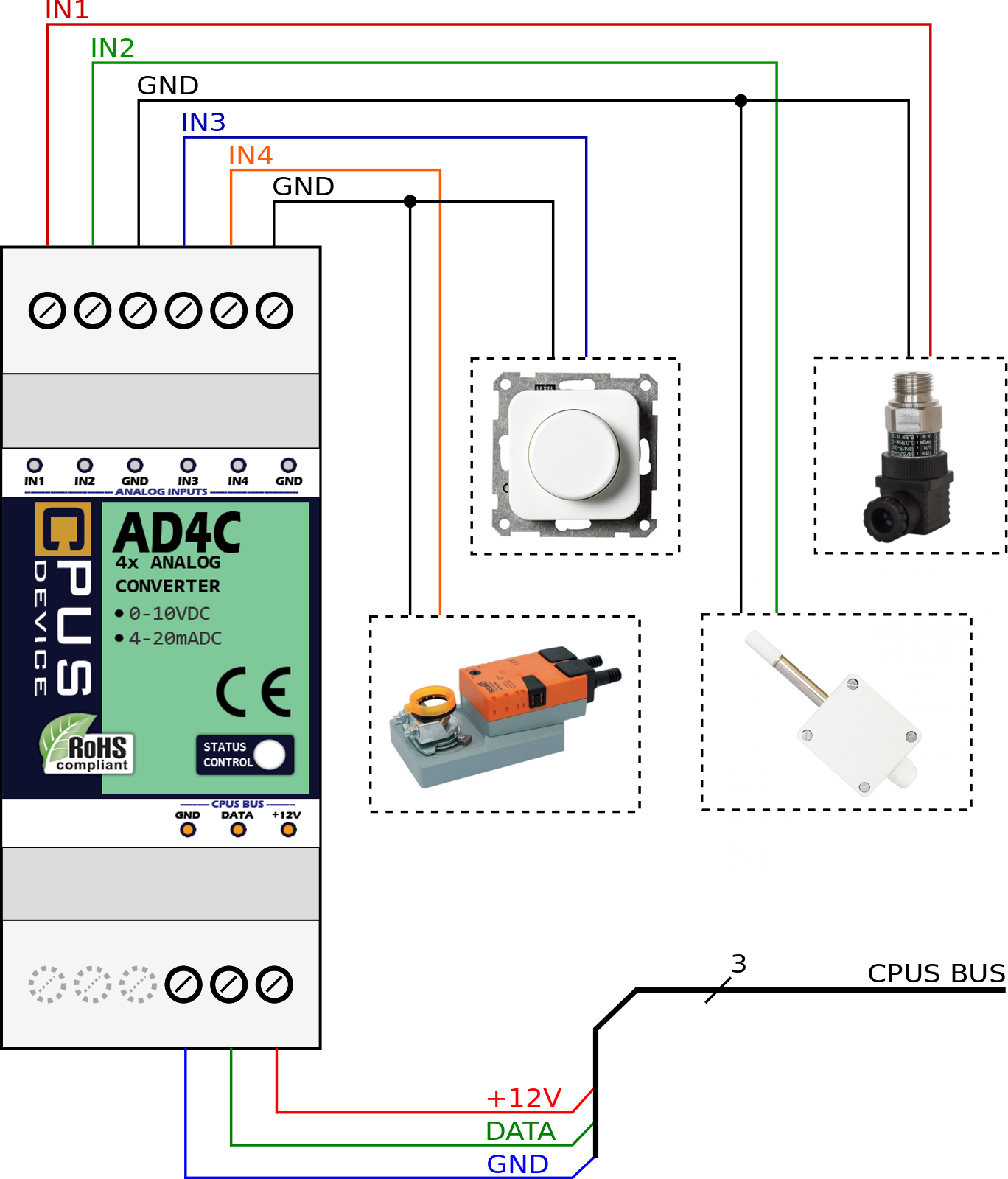

Príklad zapojenia AD4C-1A
| Svorka | Funkcia | |
|---|---|---|
| CPUS BUS | GND | Mínusový vodič |
| DATA | Komunikačný vodič | |
| +12V | Napájací vodič | |
| ANALOG INPUTS | IN 1 | Vstupné napätie 1. kanálu, kladný pól (+) |
| IN 2 | Vstupné napätie 2. kanálu, kladný pól (+) | |
| GND | Spoločný záporný pól vstupných kanálov (-) | |
| IN 3 | Vstupné napätie 3. kanálu, kladný pól (+) | |
| IN 4 | Vstupné napätie 4. kanálu, kladný pól (+) | |
| GND | Spoločný záporný pól vstupných kanálov (-) |
Popis svoriek zariadenia
Statusová LED
Správnu funkciu zariadenia indikuje statusová LED periodickým blikaním. Každých 5 sekúnd sa spustí sekvencia blikania, ktorá indikuje stav vstupov. Sekvencia trvá 2 sekundy, každému výstupu prislúcha 0,5 s úsek.
Na začiatku každého úseku LED zasvieti a podľa toho, či je na vstupe signál väčší ako polovica rozsahu alebo nie, zostane svietiť dlhšie alebo zhasne a zostane zhasnutá až do začiatku ďalšieho úseku.
Počas komunikácie LED bliká, ale len v prípade, že práve neprebieha sekvencia indikácie stavu vstupov.

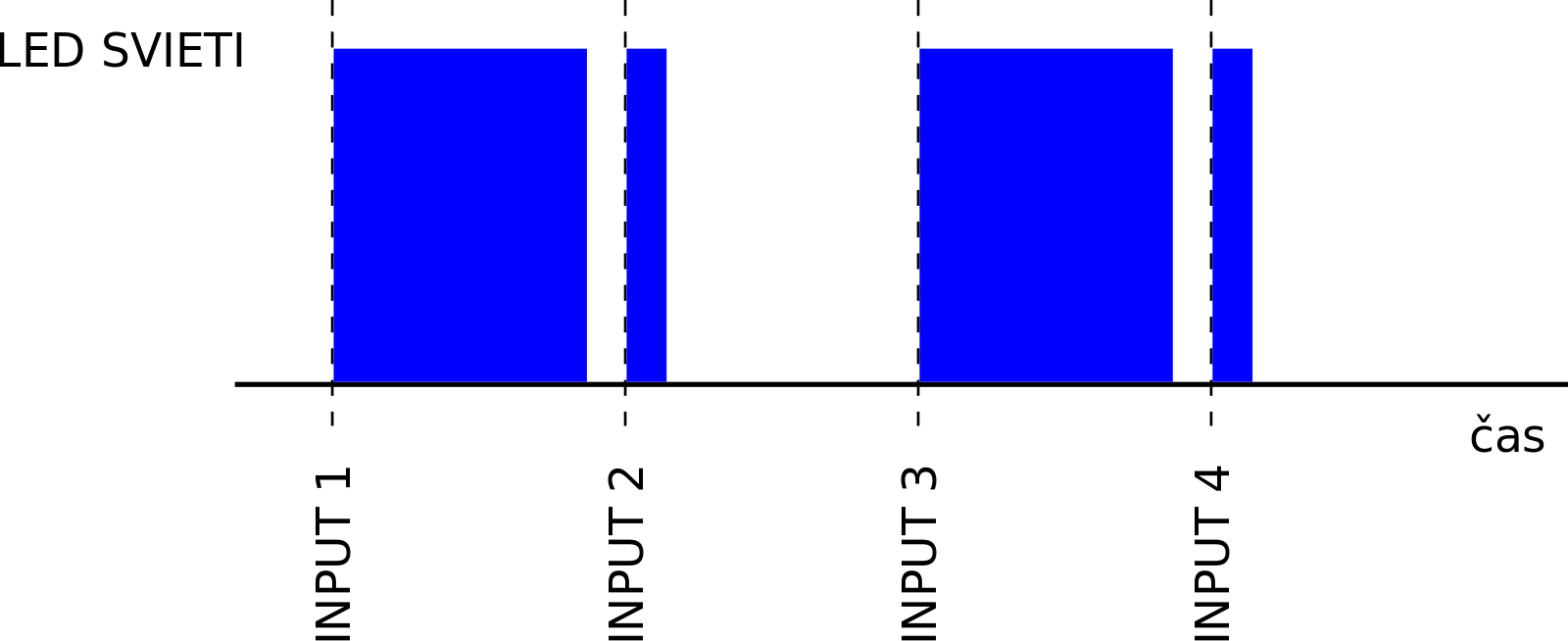

Príklad sekvencie indikácie stavu - signál prítomný na vstupe č. 1 a 3
Špecifikácia
Parametre vstupov
| Počet kanálov | 4 x analógový merací vstup |
| Rozsah vstupného napätia | 0 ÷ 10 V |
| Rozsah vstupného prúdu | 0 ÷ 20 mA |
| Rozlíšenie | 10 mV / 2,15 mV / 2 μA |
| Ochrana výstupu | prepäťová, nadprúdová |
Parametre kontaktov
| Maximálny prierez vodiča | 2,5 mm2 |
| Krútiaci moment uťahovania | 0,4 Nm |
| Dĺžka odizolovania vodiča | 7 mm |
| Rozstup kontaktov | 5 mm |
Napájanie a spotreba
| Nominálne napájacie napätie Un | 12 V DC |
| Minimálne napájacie napätie Umin | 8 V DC |
| Maximálne napájacie napätie Umax | 14,5 V DC |
| Celková spotreba pri Un (12 V) | 7,1 mA |
| Celková spotreba pri Umin (8 V) | 8,9 mA |
| Celková spotreba pri Umax (14,5 V) | 6,5 mA |
Rozmery a hmotnosť
| Rozmery | 36 mm x 90 mm x 58 mm |
| Hmotnosť | 63 g |
| Prevedenie | 2 - MODUL |
Klasifikácia zariadenia
| Stupeň krytia prístroja podľa EN 60529 | IP20 |
| Trieda ochrany podľa EN 61140 | III |
| Podmienky prostredia podľa EN 60721-3-3 | III |
| Montáž | DIN lišta podľa EN 60715 |
| Je v zhode s | EN 61010-1, EN 61000-6-1, EN 61000-6-3, EN IEC 63000 |
